換熱的過程中，板式換熱器提供了較充足的熱量，一些像暖氣之類的供暖設備需要換熱器的換熱作用達到預期效果，可從它的結構中分析出它的高效能：
1、殼體多為圓筒形，內部裝有管束，管束兩端固定在管板上。進行換熱的冷熱兩種流體是在管內流動的管程流體和在管外流動的殼程流體。在殼體內安裝若干擋板。換熱管在管板上可按等邊三角形或正方形排列。

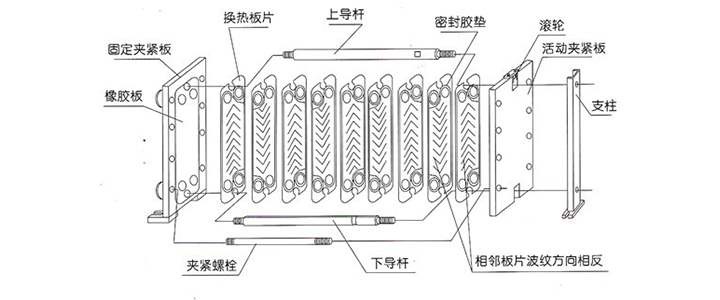

2、板片由各種材料的制成的薄板用各種不同形式的磨具壓成形狀各異的波紋，并在板片的四個角上開有角孔，用于介質的流道。板片的周邊及角孔處用橡膠墊片加以密封。
3、框架由固定壓緊板、活動壓緊板、上下導桿和夾緊螺栓等構成。
4、內部兩端有兩個分水裝置，它能使很好地讓自來水注入筒體，并且可以把冷熱水均勻分開，同時又把熱水推出筒體，使之達到使用效果。
板式換熱器的結構對后期的維護，提高換熱效率等有幫助，使用之前，對它的結構做好充分了解，更好地使用設備，提高它的換熱功能。
