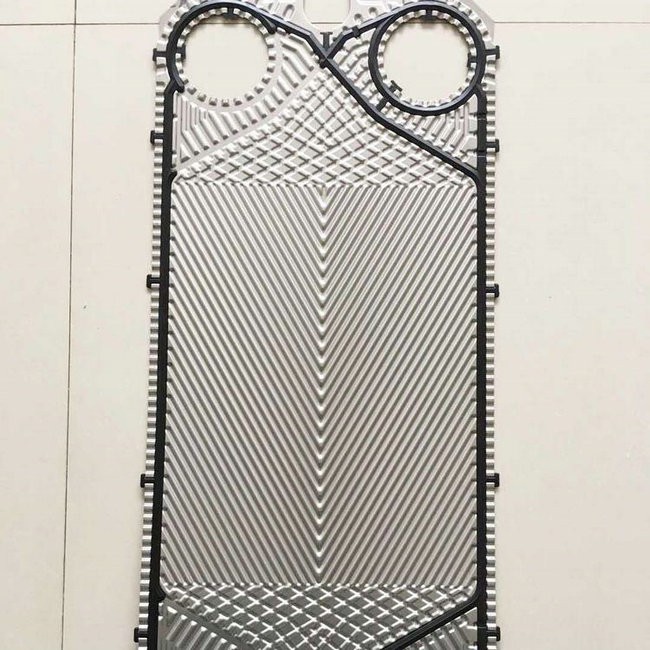

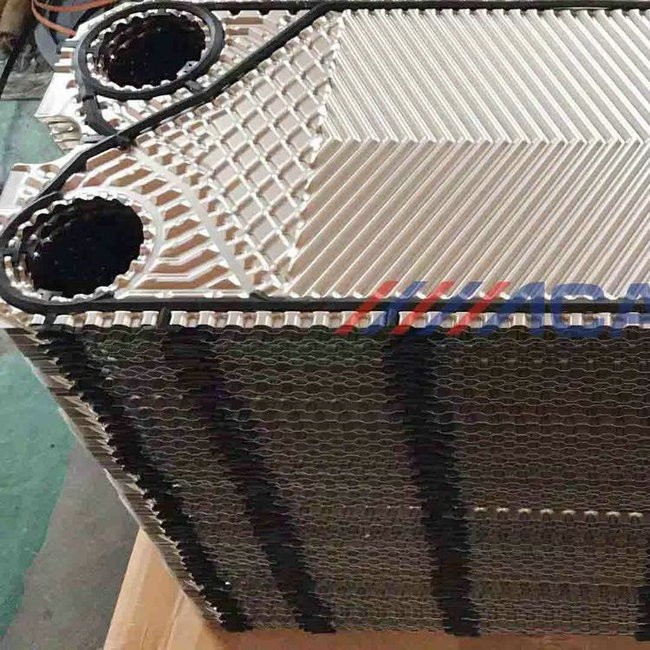

板式換熱器板片

　　板式換熱器板片是專門用于板式換熱器中用來隔離介質和進行熱交換的板片，是板式換熱器的重要組成部分。它的主要材質有不銹鋼，鈦及鈦鈀，20Cr，18Ni，6Mo，合金，銅等。
　　每張板片包含兩個部件：
　　金屬板：為壓制有波紋、密封槽和角孔的金屬薄板，是重要的傳熱元件。波紋不僅可強化傳熱，而且可以增加薄板的和剛性，從而提高板式換熱器的承壓能力，并由于促使液體呈湍流狀態，故可減輕沉淀物或污垢的形成，起到一定的“自潔”作用。

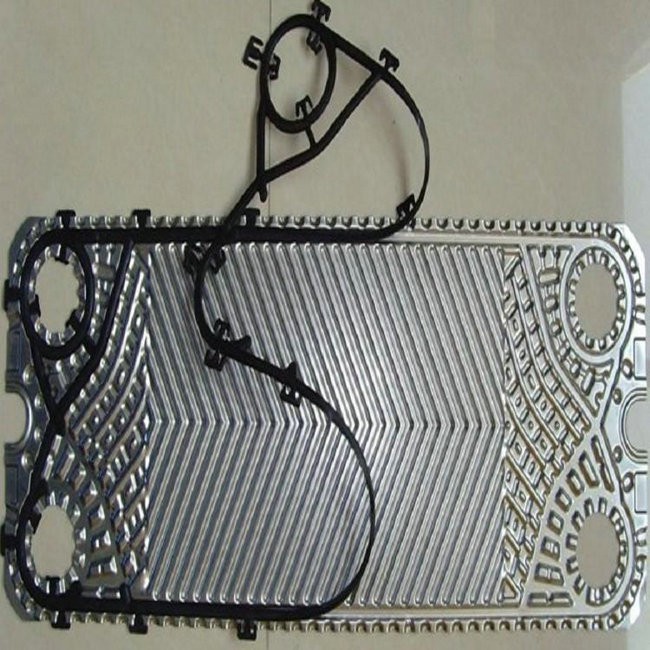

　　密封墊片：安裝在沿板片周邊的墊圈槽內，密封板片之間的周邊，防止流體向外泄漏，并按設計要求，密封一部分角孔，使冷、熱液體按各自的流道流動。

　　板式換熱器板片的質量好壞影響到板式換熱器的整體性能和工作狀況。每張板片包含兩個部件：
　　金屬板：為壓制有波紋、密封槽和角孔的金屬薄板，是重要的傳熱元件。波紋不僅可強化傳熱，而且可以增加薄板的和剛性，從而提高板式換熱器的承壓能力，并由于促使液體呈湍流狀態，故可減輕沉淀物或污垢的形成，起到一定的“自潔”作用。
　　密封墊片：安裝在沿板片周邊的墊圈槽內，密封板片之間的周邊，防止流體向外泄漏，并按設計要求，密封一部分角孔，使冷、熱液體按各自的流道流動。

　　密封原理：
　　在波紋板片上粘有密封墊，密封墊設計成雙道密封結構，并具有信號孔。當介質如從第一道密封泄漏時，可從信號孔泄出，便能及早發現問題加以解決，不會造成兩種介質的混合。密封墊根據不同的介質和操作溫度選用不同的膠種。
　　它具有合理的分流區
　　均勻分布流速，去除了流速死區，從而避免了因污垢堆積而產生的腐蝕，同時又提高了板片換熱面積的利用率。
　　兩種流體完全逆向流動，大大提高了換熱效率。
　　同種流體進、出口平行配管，簡化了工程安裝。
　　單一板片，簡化了維修。
